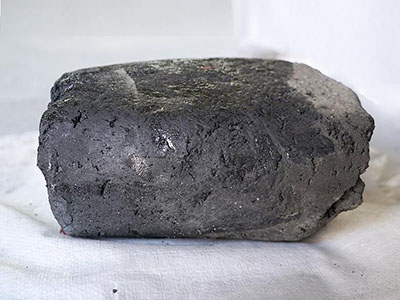

? ? 無水炮泥就是在煉鋼時用于堵住出鐵口的材料，對于鐵液而言，不但溫度高，且具有較強的腐蝕性能，所以如果無水炮泥不能更好的工作，將直接影響到正常使用。為了維護好出鐵口，且根據(jù)工作條件，無水炮泥則需要具備較高的充填密度，容易從泥炮中推出，開口性能好，體積穩(wěn)定性好，耐火度高，在常溫下具有一定的可塑性。雖然，無水炮泥在煉鋼中起到的作用是不可否認的，但在實際應(yīng)用的過程中，還是會出現(xiàn)一些問題。

? ? 鐵口過短：鐵口淺的主要原因是因為炮泥強度差和泥炮操作壓力有關(guān)，還有是爐溫不正常造成的。增加金屬粉末，提高粘土質(zhì)量，調(diào)整力度分布，關(guān)閉鐵口上方，增加打泥量。

? ? 泥包易折斷：和鐵口打開方式有關(guān)，降低高溫強度，降低泥炮打入速度，增加打泥壓力，增加石墨加入量，可以調(diào)整泥包形狀，增加延展性，降低高溫強度，減小焦油入量，增加云母的加入量，需要悶炮時間一般為10-20min。

? ? 漏泥：主要原因是鐵口損壞或渣鐵沒有出凈，粘在鐵口通道處，另外一種情況是炮泥本身太軟，在高溫下變稀?，F(xiàn)場解決辦法：清理泥炮接觸面，打泥時延緩退炮時間。配方調(diào)整辦法：減少結(jié)合劑和瀝青粉加入量。

? ? 在了解到無水炮泥在實際應(yīng)用中會遇到的問題后，有助于無水炮泥的使用。由我公司生產(chǎn)及提供的無水炮泥，無論是配置還是加工環(huán)節(jié)，都有著嚴格的技術(shù)和質(zhì)量檢測，讓您放心的應(yīng)用炮泥。另外，如果是對無水炮泥還有疑惑，想要掌握更多相關(guān)信息，也可以向我公司咨詢了解，我公司將為您詳細介紹無水炮泥。
